2021世界移動通信大會（MWC）上，眾多參展廠商帶來了自家的最新產品，讓大家有機會感受到前沿科技帶來的震撼體驗。其中就有京東方提供的Micro-OLED雙目顯示屏，能夠支持高達90Hz的幀率和零運動模糊（no-motion-blur）的特性，以打造無縫的AR體驗。



這種雙目顯示屏具有兩個顯示屏，在使用時，用戶左眼觀察其中一個顯示屏，右眼觀察另一個顯示屏，由此模擬出真實的雙目視覺。而由于顯示裝置的兩個顯示屏顯示的畫面不同，因此在接收圖像數據時要分別接收左眼的圖像數據和右眼的圖像數據，然后再將左眼的圖像數據和右眼的圖像數據分別發送到兩個顯示屏進行顯示。



由基本的圖像知識可以知道，顯示屏的分辨率越高，則顯示屏每一幀的數據量就越大，顯示屏的刷新頻率越高，在單位時間內傳輸?shù)臄?shù)據量也越大。目前的傳輸帶寬可以滿足單個顯示屏以較高分辨率和較高的刷新頻率進行顯示。



但是對于這種具有兩個顯示屏的顯示裝置，由于需要分別接收左眼的圖像數據和右眼的圖像數據，傳輸?shù)臄?shù)據量相較于以往翻倍，因此，這一類顯示裝置要有較高的分辨率和刷新頻率，在圖像傳輸時就需要有很大的傳輸帶寬。



而為了減少占用的帶寬，避免不必要的數據浪費，京東方在2019年1月24日申請了一項名為“圖像傳輸方法及裝置、顯示方法及裝置、存儲介質”的發明專利（申請?zhí)枺?01910070245.4），申請人為京東方科技集團股份有限公司。



根據該專利目前公開的相關資料，讓我們一起來看看這項圖像傳輸方法吧。

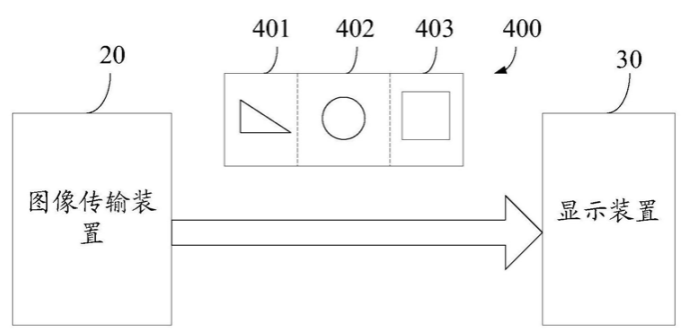

如上圖，為該專利中發明的圖像傳輸過程示意圖，圖像傳輸裝置20用于傳輸?shù)谝粓D像400，并發送給顯示裝置30。第一圖像是一種分離式的雙目圖像，其包括左眼401、右眼403以及雙眼402可視部分的特征，從圖中可以看到，左眼圖像為三角形，右眼圖像為方形，位于中間的雙眼可視特征為圓形。



在實際使用中，三個圖像可以相互結合，例如：結合左眼和雙眼可視部分的特征可以為左眼裝置提供需要顯示的畫面；結合右眼特征和雙眼可視部分可以提供顯示右眼畫面。



由于雙眼可視部分在顯示左眼畫面和右眼畫面時可以共用，因此在將第一圖像發送給顯示裝置時，減少了發送的數據總量，從而降低了對傳輸帶寬的要求。

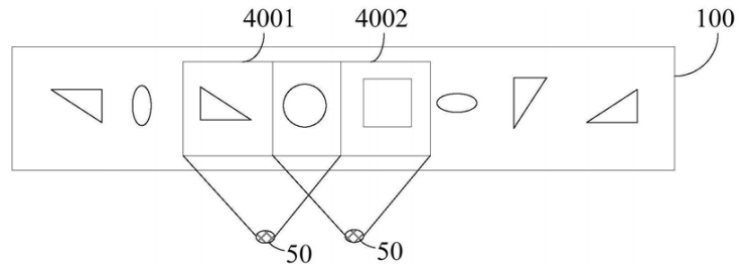

如上圖，為虛擬相機獲取圖像的過程示意圖，虛擬相機50并不是真的相機，而是在虛擬場景中進行圖像采樣的渲染管道，是一種輔助工具，其中涵蓋了場景中的視場大小、深度等信息，通過改變虛擬相機的參數，可以采樣得到不同的圖像。



在獲取圖像時，需要兩個虛擬相機進行拍攝，位于左側的相機截取左眼的視野范圍，而位于右側的相機截取右眼的視野范圍，即右眼可見的圖像。由于人的左眼視野范圍和右眼視野范圍存在重疊區域，而人的瞳距相比于眼睛與被觀察物之間的距離要小得多，因此左眼看到的重疊區域內的畫面與右眼看到的重疊區域內的畫面差別很小

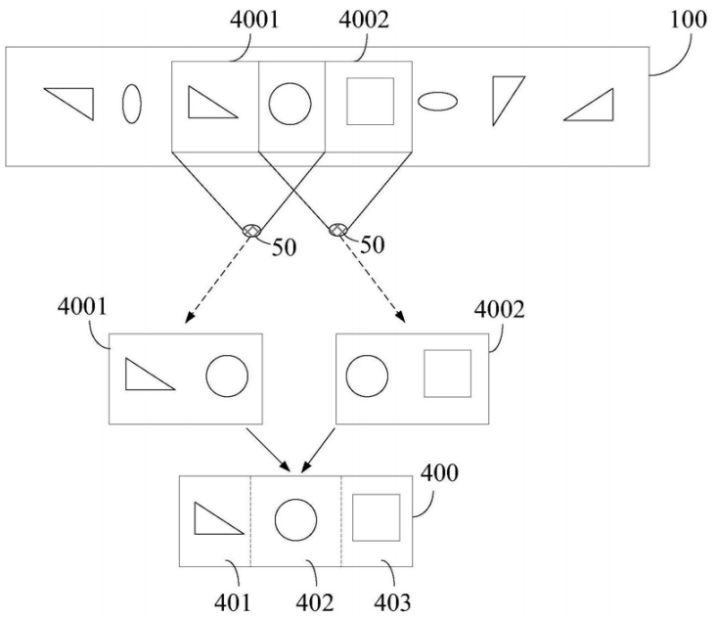

如上圖，為通過兩個虛擬相機獲取第一圖像的過程示意圖，該方案先對第二圖像100進行拍攝，從第二圖像中分別截取出左眼圖像4001和右眼圖像4002，左眼圖像包括左眼特征部分和左眼重疊部分，同理，右眼圖像包括右眼特征部分和右眼重疊部分。



在截取左眼圖像和右眼圖像后，可以對左眼圖像的左眼重疊部分與右眼重疊部分進行合成，合成后即得到雙眼可視部分402，雙眼可視部分的畫面與人的雙眼同時觀察時的畫面相同。最后，由左眼特征部分、雙眼可視部分和右眼特征部分共同構成第一圖像，這樣處理后得到的第一圖像更接近人的雙眼觀察時的效果，具有立體感更強、顯示效果更加真實等優點。



以上就是京東方發明的用于雙目成像設備的分離式圖像傳輸方法，該方案通過提取左右眼共用的畫面為中間畫面，在傳輸圖像時，只需要將重疊部分傳輸一次，而不用反復發送重復數據，因此減少了發送數據的總量。同時，這種方案也不損失雙目成像的效果，成像圖案極具立體感。
